電壓互感器常見的接線方式有以下幾種：

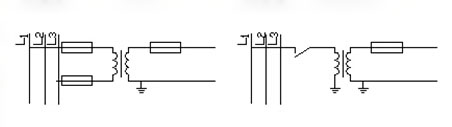

1、上圖所示為一臺單相電壓互感器的接線，可測量某一相間電壓（35KV及以下的中性點非直接接地電網）或相對地電壓（110KV及以上中性點直接接地電網）。

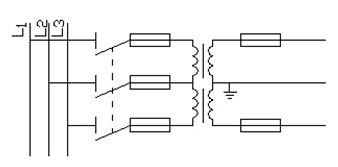

2、上圖所示為兩臺單相電壓互感器接成V，v連接，測 量線電壓，不能測量相電壓，廣泛用于20KV及以下中性點不接地或經消弧線圈接地的電網中。

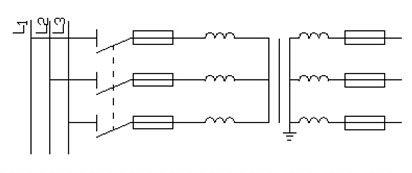

3、上圖所示為一臺三相三柱式電壓互感器接成Y，Y0形接線，只能用來測量線電壓，不許用來測量相對地電壓，因?yàn)樗囊淮蝹?cè)繞組中性點不能引出，故不能用來監視電網對地電壓。

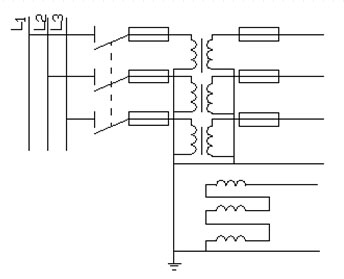

4、上圖所示為三臺單相式電壓互感器接成的形接線，可測量線電壓、相電壓和零序電壓，廣泛應用于35KV及以上電網中。

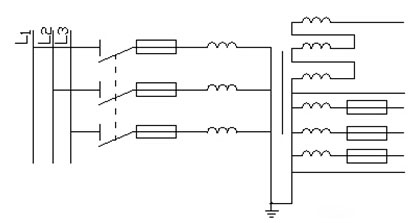

5、上圖所示為一臺三相五柱式電壓互感器接成的形接線。其一次側繞組、基本二次側繞組接成星形，且中性點均接地，輔助二次繞組接成開口三角形?？捎糜跍y(cè)量線電壓和相電壓，還可用作絕緣監察，廣泛用于小接地電流電網。

關于保護電器的設置：

    電壓互感器的一、二次側均應安裝熔斷器。在380V的裝置中，電壓互感器一般只經過熔斷器接入電網；在高壓電網中，電壓互感器通過隔離開關和熔斷器與電網相連；在110KV及以上的電網中，考慮到電壓互感器及其配電裝置的可靠性較高，加之高壓熔斷器的滅弧問題較大，價格較貴，故不裝設高壓熔斷器，只用隔離開關與母線相連接。
